一、什么是模內攻牙機？

模內攻牙機又叫模內攻絲機，是與五金連續模具配合，在五金零件沖壓加工同時快速進行螺絲孔加工的設備。是目前五金零件最先進的螺絲孔成型工藝，打破傳統加工方法，其核心就是將傳統的“沖壓”和“攻絲”技術“整合”在一起在模具內直接成型。由于模內攻牙有效的避免了二次操作（先沖壓，再攻牙），所以生產效率大大的得到提高，特別適用于連續沖模、級進沖模、精密沖模中。

模內攻牙技術真正意義上實現了“無屑加工”，由于攻牙采用的是擠壓絲錐，所以螺紋成型過程中不會產生因為切削而形成的切屑，做到了清潔環保，并且螺紋的強度得到了很好的提高。

主要特點：

生產速度快，效率高；

不需要人力，使用壽命長，成本降低；

適應范圍廣，不管是側面，上面，下面，傾斜面上的螺絲孔，都可以成型。還可以加工盲孔；

螺絲規格范圍廣，各種公制、英制、美制和非標螺絲孔都適宜；

安裝簡便快捷，穩定可靠。

二、攻牙機的工作原理

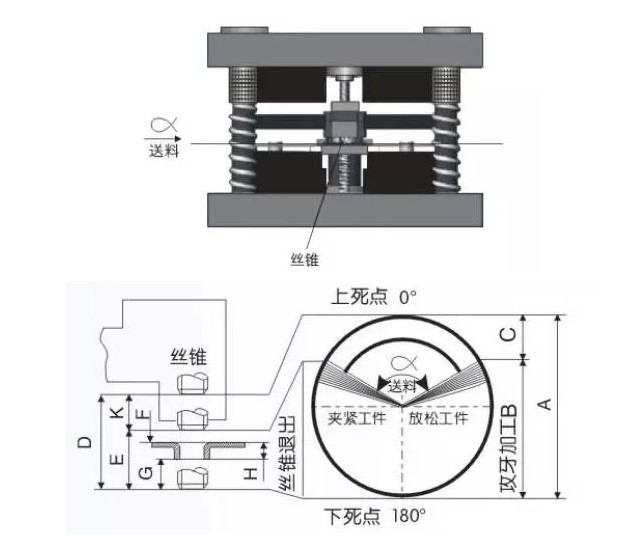

在沖床加工周期中，有送料、定位、沖材折彎三個功能過程，如下圖所示，沖床滑塊上下往復運動。

A:沖床行程

B:沖床在產品穩定后行程

C:送料時沖床運動行程

D:絲錐上下移動量

E:產品穩定后絲錐行程

F：絲錐安全間隙

G:絲錐貫穿量

H:需攻牙產品厚度

K：送料時絲錐移動量

其中沖床運動過程中B段可以攻牙加工，絲錐運動范圍H是有效加工量。

送料時間長短（送料角度大小）影響螺絲孔加工時間。另一個影響螺絲孔加工時間是螺絲孔深度H，即螺絲孔深度有多少牙距，螺絲孔牙數越多需要旋轉圈數越多。在沖床加工過程中，在工件上加工螺絲孔，只能是在送料停止，水平方向沒有運動時才可以加工，所以送料停止時，開始螺絲孔加工，到下死點（180o）時加工完成，下死點（180o）絲錐開始退出。到送料開始前，絲錐退出工件螺絲孔。

工作原理：

攻牙機螺桿螺母受沖床上下運動的力驅動齒輪組合，齒輪組經精確的傳動比輸出標準扭力，帶動絲錐做旋轉運動完成攻牙作業。

三、機型分類

1.機械式單孔機型

2.機械式多孔機型

3.機械式分體機型介紹

4.伺服馬達機型

5.軟軸傳動機型

四、攻牙機在模具內的安裝方式

根據產品、沖床和模具特性，攻牙機在模具內有不同的安裝形式。

1.機械式機型的安裝方式

（1）浮升板安裝方式，產品有彎曲拉深，浮升大，材料輸送和沖壓加工過程中有上下運動，有浮升銷將材料托起輸送。

（2）上范本安裝方式，產品特殊，絲錐不能正常到達螺絲孔位置。材料輸送和沖壓過程中有上下運動，且攻牙部位有下凹或者需要特別定位。

（3）底范本安裝方式，材料輸送和沖壓加工過程中上下移動量很小，模具浮升約0.5~1mm。

（4）支架安裝方式，機械手搬送材料

安裝舉例：浮升板模具設計圖示

根據模內攻牙機安裝方式，模具設計需要配合模內攻牙機設計。

機械式機型的安裝及拆卸方法

抽屜式的插入拔出安裝方法，極大的方便了客戶安裝及拆卸。

2.伺服馬達式機型安裝方式

伺服馬達式的機型攻牙的部分和機械式基本相似，安裝方式也是大同小異。

浮升板上安裝、上模板上安裝、下模板上安裝。并可用于攻牙自動化設備設計。

3.軟軸式機型的安裝方式

五、絲錐

1.絲錐安裝和更換方法

絲錐采用快速鎖頭自鎖，更換方便快捷穩定可靠。

2.絲錐安全保護

在沖壓過程中如果沖子斷裂,無螺絲底孔，絲錐會縮回防止絲錐折斷，保護絲錐。

3.絲錐冷卻方式

汽化油霧冷卻：在絲錐處精確定位，霧化均勻，保證產品清潔，防止絲錐過熱。

4.影響絲錐壽命因素

材料材質:材料硬度越高，絲錐壽命越低，材料的潤滑性能越好壽命越長，材料流動性能越好，絲錐壽命越長；

絲錐線速度：絲錐攻牙線速度最佳是10米/分鐘~30米/分鐘，速度超過30米/分鐘，絲錐壽命下降；

絲錐冷卻與絲錐潤滑：絲錐高速運轉產生熱量，產品材料容易粘結到絲錐溝槽，使螺絲孔變大。良好的冷卻潤滑可以降低絲錐溫度和摩擦力防止絲錐粘結，延長絲錐壽命；

螺絲牙精度及飽和率：在滿足產品的質量要求情況下，精度越高絲錐壽命越短，飽和率越低絲錐壽命越長。

5.擠壓絲錐知識

（1）擠壓絲錐加工螺絲牙是將牙谷材料擠壓流動到牙峰，材料不產生流失。

（2）螺絲牙峰的高低（即飽和率）有底孔的大小和絲錐精度等級決定。螺絲底孔越小飽和率越大，當螺絲底孔過小時，材料會溢出產生牙絲，絲錐扭斷，絲錐壽命縮短。當螺絲底孔過大時，螺絲牙峰小或無牙，飽和率低，絲錐壽命會延長。

（3）螺絲底孔非常重要，螺絲底孔需要根據客戶螺絲精度要求選擇大小，可以通過試驗方法決定，提供的底孔表只是做參考。

六、使用模內攻牙機有哪些好處？

減少工序提高生產效率

模內攻牙機將需攻絲零件沖壓與攻牙動作結合一體，直接在沖床上攻牙與沖壓同步進行，使用模內攻牙機可以節省工作時間，攻牙精度高，時間短，提高生產效率。

高精確螺紋成型

用模內攻牙機可以提高絲錐的攻牙效率和精確度，絲錐運動與螺絲螺距精確吻合。

節省資源

模內攻牙機將零件的攻牙和沖壓結合為一道工序，完全自動化，節省了人工成本。并且模內攻牙機完全靠機械傳動，節省了專門用來攻牙的機器能源。

降低不良率，降低成本

模內攻牙機的精確定位可以減少絲錐的損壞機率，同時可以降低因供料失誤而產生廢品的機率，并且可以減少因供料錯誤產生的機率，減少加工過程中產品在庫量，從而節約成本。

安裝簡單，更換方便

模內攻牙機設計堅固耐用，體積小，易安裝于不同模具內;攻牙頭可更換不同規格。
